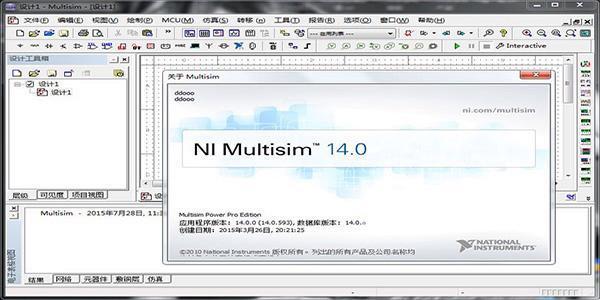

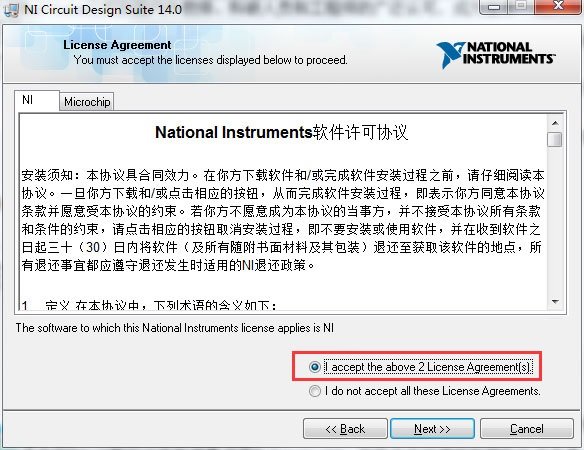

Multisim14.0是款非常专业化的电路仿真平台，这里可以为我们提供直观的图形界面，并且轻松绘制电路原理图，并且还可以在这里进行自由添加元件，以及 其他电源测试仪，你要是有需求的话，欢迎随时前来这里下载感受一下吧！
1、主动分析模式
全新的主动分析模式可让您更快速获得仿真结果和运行分析。
2、电压、电流和功率探针
通过全新的电压、电路、功率和数字探针可视化交互仿真结果。
3、了解基于Digilent FPGA板卡支持的数字逻辑
使用Multisim探索原始VHDL格式的逻辑数字原理图，以便在各种FPGA数字教学平台上运行。
4、基于Multisim和MPLAB的微控制器教学
全新的MPLAB教学应用程序集成了Multisim 14，可用于实现微控制器和外设仿真。
5、借助Ultiboard完成高年级设计项目
Ultiboard新增了Gerber和PCB制造文件导出函数，以帮助学生完成毕业设计项目。
借助全新的iPad版Multisim，随时随地进行电路仿真。
借助领先半导体制造商的新版和升级版仿真模型，扩展模拟和混合模式应用。
借助来自NXP和美国国际整流器公司开发的全新MOSFET和IGBT，搭建先进的电源电路。
借助Multisim与MPLAB之间的新协同仿真功能，使用数字逻辑搭建完整的模拟电路系统和微控制器。
一、MultiSim12建立基本步骤
1、建立电路文件
2、放置元器件和仪表
3、元器件编辑
4、连线和进一步调整
5、电路仿真
6、输出分析结果
二、具体操作教程
具体建立电路文件的方法有：

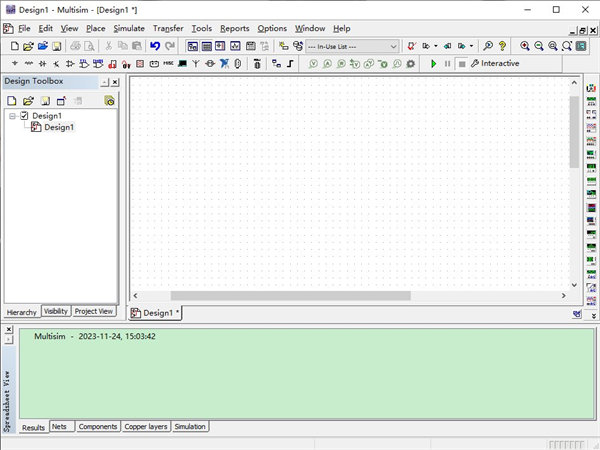

◆打开MultiSim12时自动打开空白电路文件Circuit1，保存时可以重新命名
◆菜单File/New
◆工具栏New按钮
◆快捷键Ctrl+N
放置元器件的方法有：
◆菜单Place Component
◆元件工具栏：Place/Component
◆在绘图区右击，利用弹出菜单放置
◆快捷键Ctrl+W
放置仪表可以点击虚拟仪器工具栏相应按钮，或者使用菜单方式
A）元器件参数设置
双击元器件，弹出相关对话框，选项卡包括：
◆Label：标签，Refdes编号，由系统自动分配，可以修改，但须保证编号唯一性
◆Display：显示
◆Value：数值
◆Fault：故障设置，Leakage漏电；Short短路；Open开路；None无故障（默认）
◆Pins：引脚，各引脚编号、类型、电气状态
B）元器件向导（Component Wizard）
对特殊要求，可以用元器件向导编辑自己的元器件，一般是在已有元器件基础上进行编辑和修改。方法是：菜单Tools/ Component Wizard，按照规定步骤编辑，用元器件向导编辑生成的元器件放置在User Database（用户数据库）中
A）连线
◆自动连线：单击起始引脚，鼠标指针变为“十”字形，移动鼠标至目标引脚或导线，单击，则连线完成，当导线连接后呈现丁字交叉时，系统自动在交叉点放节点（Junction）
◆手动连线：单击起始引脚，鼠标指针变为“十”字形后，在需要拐弯处单击，可以固定连线的拐弯点，从而设定连线路径
◆关于交叉点，Multisim10默认丁字交叉为导通，十字交叉为不导通，对于十字交叉而希望导通的情况，可以分段连线，即先连接起点到交叉点，然后连接交叉点到终点；也可以在已有连线上增加一个节点（Junction），从该节点引出新的连线，添加节点可以使用菜单Place/Junction，或者使用快捷键Ctrl+J
B）进一步调整：
◆调整位置：单击选定元件，移动至合适位置
◆改变标号：双击进入属性对话框更改
◆显示节点编号以方便仿真结果输出：菜单Options/Sheet Properties/Circuit/Net Names，选择Show All
◆导线和节点删除：右击/Delete，或者点击选中，按键盘Delete键
◆按下仿真开关，电路开始工作，Multisim界面的状态栏右端出现仿真状态指示
◆双击虚拟仪器，进行仪器设置，获得仿真结果
使用菜单命令Simulate/Analyses，以上述单管共射放大电路的静态工作点分析为例，步骤如下：
◆菜单Simulate/Analyses/DC Operating Point
◆选择输出节点1、4、5，点击ADD、Simulate
