示波器

示波器APP是一款适用于安卓手机的音频示波器软件，具备丰富多样的功能与操作。其所有界面及按钮都已全面汉化，用户只需依据自身需求选择相应操作即可。此外，帮助中的英文介绍下方配有翻译好的中文内容。

示波器APP怎么使用

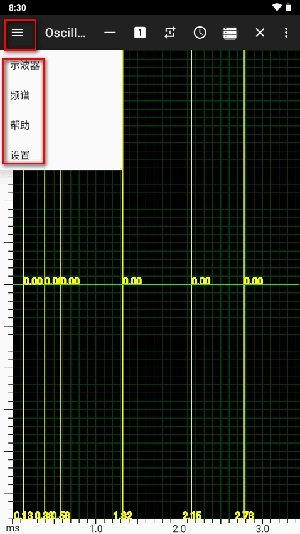

1、轻点左上角的菜单按键，挑选所需功能。

2、上横屏上有工具栏图标来控制单步、同步时基、存储和滚动。

3、频谱显示具备显示锁定功能，且会展示工具栏里的当前主频率与信号电平。

示波器APP功能介绍

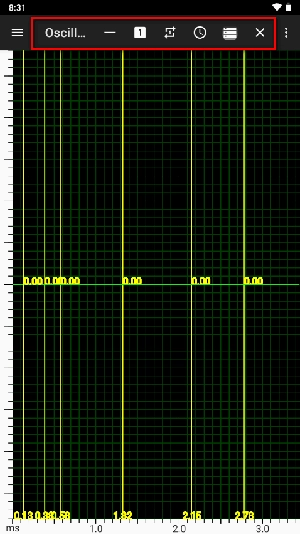

工具栏上的图标，按从左至右的顺序依次为：

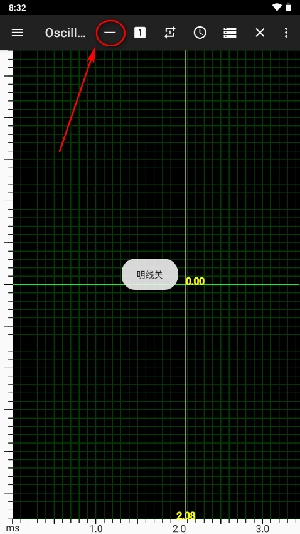

亮线-击败同步和单发

单次射击-触摸扳机图标即可获得轨迹

触发-触摸追踪

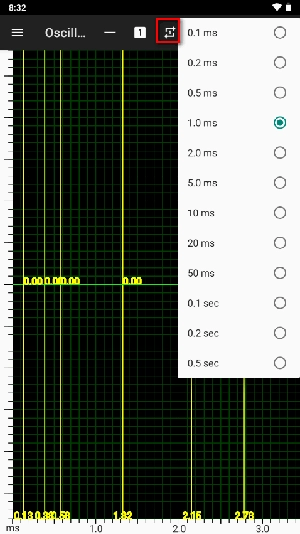

时基-删除时基计时的子菜单

存储 - 保留迹线间的显示，不进行清除操作

清除-清除显示

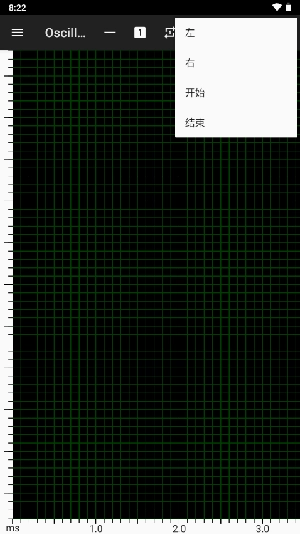

左-将轨迹向左移动

右-将轨迹向右移动

开始-将轨迹移至开始处

结束 - 将轨迹移至末尾

频谱-频谱显示

设置-设置显示

最后两个或六个项目可能会出现在菜单上，具体取决于设备的大小。

示波器APP操作说明

示波器

触摸显示屏将产生一条垂直索引线，该索引线将显示该点的值。 该值是任意的，因为音频输入有自动增益控制，因此迹线不会被削波。 显示屏将响应滚动和缩放手势。 通过触摸“开始”图标可以删除索引并重置缩放比例。

触摸左边缘 Y 刻度以调整同步级别。 将出现一个指针，可以通过上下滑动进行调整。 触摸开始图标将级别重置为零。

处于单次拍摄模式时，能够借助左右图标，把时基调整为放大与左右平移。

光谱

频谱显示显示具有对数频率刻度的频谱。 索引线显示输入中的主频率。 频率和输入电平也显示在工具栏中。 要锁定显示，请触摸频谱显示或工具栏中的锁定图标。 再次触摸即可解除锁定。 要显示帮助屏幕，请触摸帮助图标。

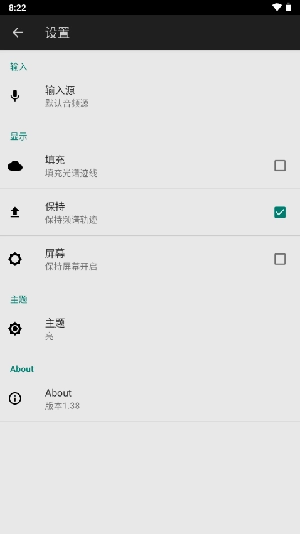

设置

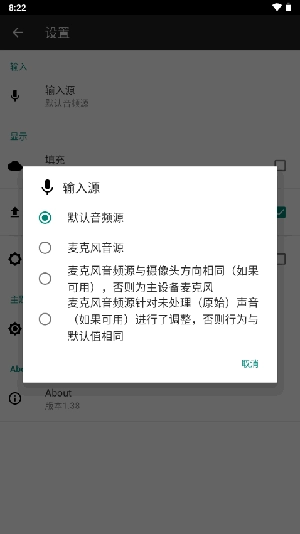

可以选择音频输入源。 根据设备的不同，某些选项将不可用。 填充选项选择频谱迹线填充。 保持选项选择频谱迹线保持。 屏幕选项将停止屏幕关闭。 主题选项选择应用程序主题。 about 项显示版本和版权。

示波器APP注意事项

1、确保示波器和被测电路之间的连接稳定可靠。

2、设置示波器的基本参数，包括时间基准、电压基准和触发条件等。

3、挑选适宜的探头，并将其连接至示波器的输入通道。

4、依据实际需求，挑选恰当的触发源、触发模式等。

5、对所采集的数据展开更深入的分析与处理，其中或许涵盖触发重放、峰值检测以及频谱分析等操作。
